一、侧动式隔膜选矿机机用途：

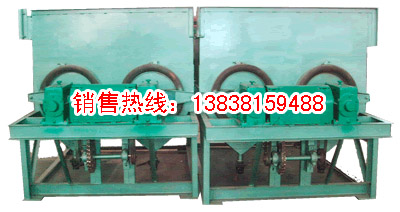

2LTC6109/8T侧动式隔膜选矿机广泛应用于赤铁矿、褐铁矿、钨、锡、锰重选厂。
二、本机特点：
（1）选矿室的平面为梯形，沿矿将流动方向由窄变宽，矿浆流速逐渐变慢，有利于细粒级重矿物的回收。
（2）本机由八个选室组成，分成两列，每列四室，各室的冲程、冲次可分别单独调节，使各种粒度的矿石都能在适宜的操作条件下进行选别，从而提高选别指标。
（3）本机具有选别粒度范围大，适用于中、细粒级和不同品位的矿石。
（4）本级处理量大、占地面积小、劳动生产率高、易于操作。
（5）隔膜在机体外侧，装卸维护方便；传动机械部分密封于箱内，集中润滑，结构紧凑，维护保养及调节简便，运转可靠。
2LTC6109/8T侧动式隔膜选矿机广泛应用于赤铁矿、褐铁矿、钨、锡、锰重选厂。
二、本机特点：
（1）选矿室的平面为梯形，沿矿将流动方向由窄变宽，矿浆流速逐渐变慢，有利于细粒级重矿物的回收。
（2）本机由八个选室组成，分成两列，每列四室，各室的冲程、冲次可分别单独调节，使各种粒度的矿石都能在适宜的操作条件下进行选别，从而提高选别指标。
（3）本机具有选别粒度范围大，适用于中、细粒级和不同品位的矿石。
（4）本级处理量大、占地面积小、劳动生产率高、易于操作。
（5）隔膜在机体外侧，装卸维护方便；传动机械部分密封于箱内，集中润滑，结构紧凑，维护保养及调节简便，运转可靠。
侧动式隔膜选矿机技术参数
|
结构形式
|
|
双列四室梯形侧动隔振膜式
|
|
|
洗矿室总数
|
个
|
8
|
|
|
洗矿室尺寸
|
mm
|
900×（600-1000）
|
|
|
单室面积
|
m2
|
0.58～0.86
|
|
|
总面积
|
m2
|
5.76
|
|
|
隔膜鼓动面积
|
m2
|
0.30
|
|
|
冲程系数
|
|
0.52～0.35
|
|
|
隔膜冲程
|
mm
|
0～ 50
|
|
|
隔膜冲次
|
次
|
120～ 300
|
|
|
电动机
|
一二室
|
Y112M-6
|
2.2KW 940r/min
|
|
三四室
|
Y100L 1 -4
|
2.2KW 1420r/min
|
|
|
入选矿石粒度
|
mm
|
0～ 5
|
|
|
生产能力
|
t/h
|
10～20
|
|
|
耗水量
|
t/h
|
80～ 120
|
|
